一、通風機的用途
9-12、9-26型離心通風機，一般用于鍛治及高壓強制通風，并可廣泛用于輸送物料，輸送空氣及無腐蝕性不自燃，不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、通風機的型式
本通風機為單吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風朵，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示?！白蟆?、“右”均可制成0°，45°，90°，135°，180°，225°共六種角度。
風機的傳動方式為A式（NO4-6.3）和D式(NO7.1-16)兩種。

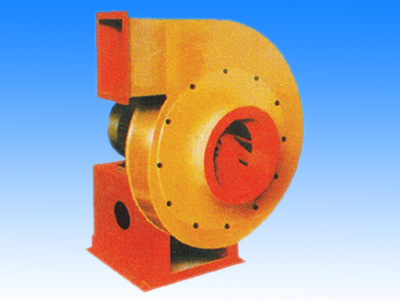

三、通風機的結構
NO4-6.3主要由葉輪、機殼、進風口、支架等組成：NO7.1-16主要由葉輪、機殼、進風口、傳動組等組成。
葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/S。葉輪成型后經靜、動平衡校正，幫運轉平穩。
機殼：用普通鋼板焊接成蝸形殼整體。
進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。
四、通風機的性能與選擇
9-19與9-26型風機只給NO10樣機的無因次性能表及曲線，由給出的無因次性能表或曲線計算NO10以上風機的有因次性能。
由無因次參數計算有因次參數公式：

K—電機的儲備系數      式中：
  當使用狀態為非常標準狀態時，必須把非標準     ηin——— 內效率
  狀態的性能換算到標準狀態的性能，然后根據換      n ———  轉速（r/min）
